產品中心
高效電機系列
機座號：80~280 功 率：0.45~82kW
調速方式：有級調速 調速方案：2、3、4速

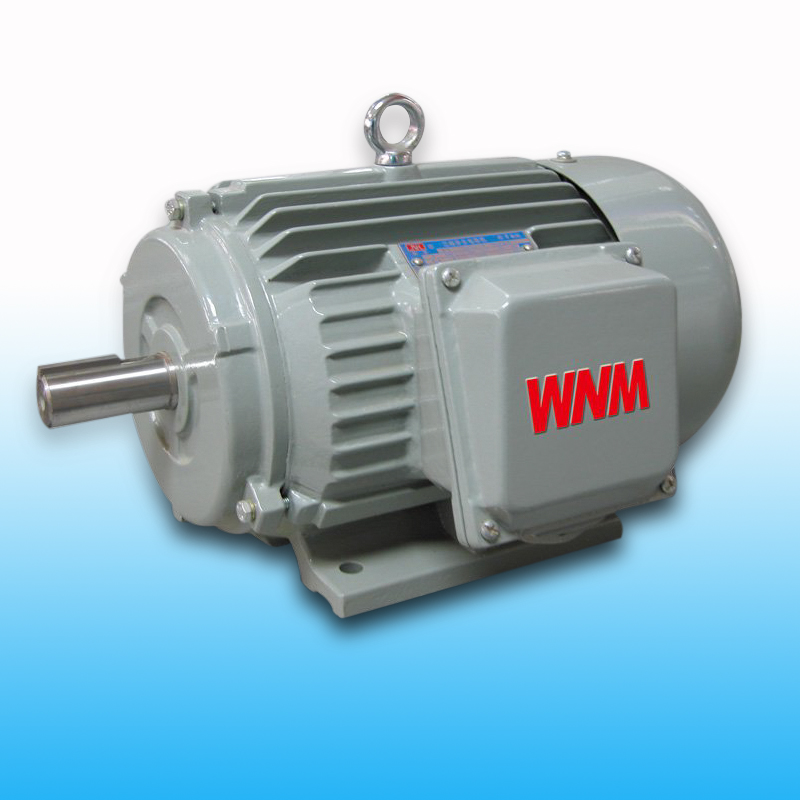

YD2系列變極多速電機介紹
YD2系列變極多速電機是在YP2系列電機的基礎上開發設計的派生系列產品。它是利用改變定子繞組的接法以改變電動機的極數，從而使電動機用一套或兩套繞組來獲得兩種或兩種以上的轉速，具有結構簡單、控制方便、高效節能等優點。廣泛用于要求隨負載的性質逐級調速的各種傳動機械如機床、礦山、冶金、紡織、印染、化工等行業。
YD2系列變極多速電機標準型式
額定電壓：380V（也可根據用戶要求設計）。
使用頻率：50Hz（可設計為60HZ）。
絕緣等級：F級（可設計為H級）。
防護等級：IP54/IP55。
工作制:S1。
冷卻方式：IC411。
YD2系列變極多速電機使用條件
環境溫度：-15~40℃（也可根據用戶要求設計）。
海拔：不超過1000米（也可根據用戶要求升級成高原型）。
常用的安裝結構型式，以及適用的機座號見下表
|
機座號 frame |
基本安裝結構 Basic Type |
派生的安裝形式 Derived Type |
||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V35 |
|
|
80~160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
180~225 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
|
250~280 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
注：1.“√”表示可以制造的結構型式
2. YD2系列多速電機的外形及安裝尺寸與YP2系列電機基本一致。
注：訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍（變頻電機）、安裝結構型式、防爆標志（防爆電機）、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時，須在訂貨合同上注明，無注明者均按我公司常規標準供貨。
